Salut l'ami(e) ! Alors, on s'attaque aux circuits en série et en dérivation ? Pas de panique, c'est moins effrayant que ça en a l'air. Imagine que c'est comme faire la cuisine : tu as des ingrédients (les composants électriques), des recettes (les circuits) et... parfois, ça brûle (les courts-circuits ! Mais on va éviter ça, promis!).

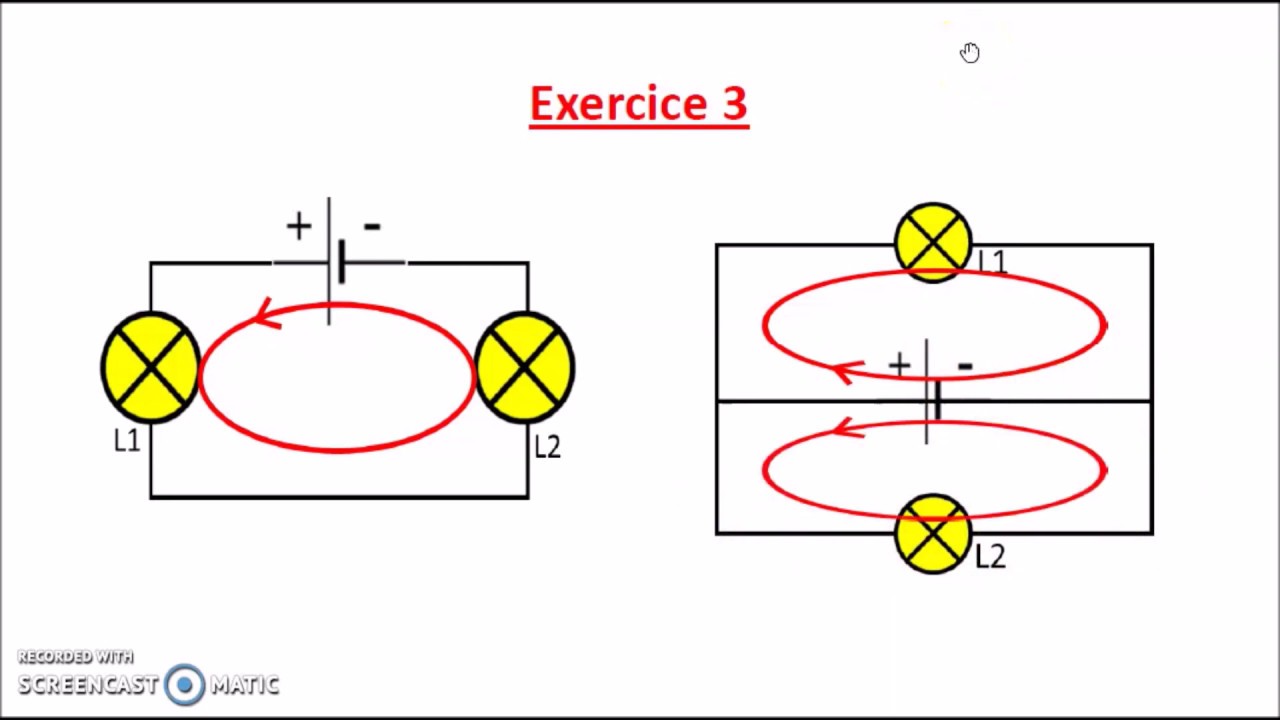

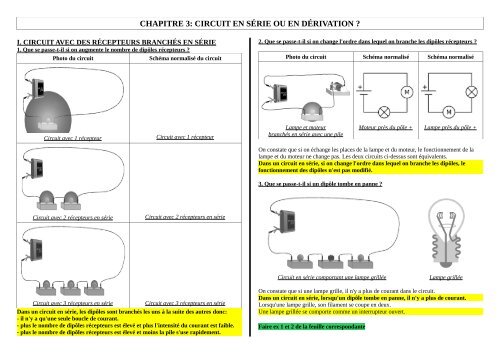

Circuits en Série : La File Indienne des Électrons
Un circuit en série, c'est un peu comme une file d'attente devant la boulangerie. Tous les composants sont alignés les uns après les autres. L'électricité, c'est les clients qui veulent leur croissant. Ils passent tous par le même chemin, donc le même courant les traverse.
Point important : Le courant (mesuré en Ampères, A) est le même partout dans un circuit en série. Tous les "clients" passent par chaque "boulangerie".
Par contre, la tension (mesurée en Volts, V) se divise entre les différents composants. C'est comme si le prix du croissant était partagé entre chaque boulangerie de la file. Si tu as deux résistances, chacune prend une partie de la tension totale.
Exercice Corrigé N°1 : La Guirlande de Noël
Imagine une guirlande de Noël avec 10 ampoules identiques branchées en série sur une prise de 220V. On veut savoir quelle tension supporte chaque ampoule.
Solution : Comme les ampoules sont identiques, elles se partagent la tension équitablement. Donc, chaque ampoule supporte 220V / 10 = 22V.
Petit truc : Si une ampoule grille, toute la guirlande s'éteint ! C'est le défaut des circuits en série : la file d'attente est bloquée ! Pas cool pour les fêtes.
Formules à retenir (pour les plus matheux) :
- Tension totale (Vtotal) = V1 + V2 + V3 + ...
- Courant total (Itotal) = I1 = I2 = I3 = ...
- Résistance totale (Rtotal) = R1 + R2 + R3 + ... (On additionne les résistances !)
Circuits en Dérivation (Parallèle) : Chacun sa Route
Un circuit en dérivation, c'est comme une autoroute avec plusieurs sorties. L'électricité a le choix de prendre différents chemins pour aller où elle doit aller. Chaque chemin est indépendant.
Point important : La tension (en Volts) est la même sur chaque branche du circuit. C'est comme si chaque sortie d'autoroute avait la même limite de vitesse.
Par contre, le courant se divise entre les différentes branches. Plus une branche a une résistance faible, plus elle attire de courant. C'est comme si une sortie d'autoroute menait à un supermarché : tout le monde veut y aller !
Exercice Corrigé N°2 : L'Installation Électrique de la Maison
Imagine une lampe de 100W et un radiateur de 2000W branchés en parallèle sur une prise de 220V. On veut savoir quel est le courant total consommé.
Solution : D'abord, on calcule le courant consommé par chaque appareil grâce à la formule P = V * I (Puissance = Tension * Courant, ou, si on isole le courant: I = P / V).
- Lampe : Ilampe = 100W / 220V ≈ 0.45A
- Radiateur : Iradiateur = 2000W / 220V ≈ 9.09A
Ensuite, on additionne les courants : Itotal = Ilampe + Iradiateur ≈ 0.45A + 9.09A ≈ 9.54A.
Remarque importante : Si la lampe grille, le radiateur continue de fonctionner ! C'est l'avantage des circuits en dérivation : si une branche est coupée, les autres continuent de marcher. Ta télé ne s'éteint pas quand tu changes une ampoule, tu vois ?
Formules à retenir (pour les nerds) :
- Tension totale (Vtotal) = V1 = V2 = V3 = ...
- Courant total (Itotal) = I1 + I2 + I3 + ...
- 1 / Rtotal = 1 / R1 + 1 / R2 + 1 / R3 + ... (Attention, c'est l'inverse de la résistance totale qu'on calcule !)
En résumé (très rapide)
Série : Un seul chemin, courant constant, tension qui se divise. Si un élément lâche, tout s'arrête.
Dérivation : Plusieurs chemins, tension constante, courant qui se divise. Si un élément lâche, les autres continuent.
Conseils de Pro (ou presque)
- Dessine toujours un schéma du circuit. Ça aide à visualiser le flux du courant et la répartition de la tension. C'est comme avoir le plan de ta cuisine avant de commencer à cuisiner !
- Utilise un multimètre pour mesurer les tensions et les courants. C'est l'outil indispensable de tout bon électricien (en herbe).
- N'aie pas peur de te tromper ! L'erreur est humaine, et c'est souvent en se trompant qu'on apprend le mieux. Mais fais attention quand même, l'électricité, ça pique !
- Vérifie toujours que le circuit est hors tension avant de manipuler quoi que ce soit. Sécurité d'abord ! C'est comme vérifier que le four est éteint avant de sortir un gâteau.
Alors, tu vois, les circuits en série et en dérivation, c'est pas si sorcier ! C'est même plutôt amusant, non ? Et si tu bloques, n'hésite pas à revenir relire cet article (ou à poser des questions, Google est ton ami!). Maintenant, va, et éclaire le monde de tes connaissances électriques ! (Sans te faire électrocuter, bien sûr!).
Et souviens-toi, même si parfois tu as l'impression que tes neurones font court-circuit, la lumière finira toujours par jaillir ! À la prochaine !
