Salut l'ami ! Tu veux qu'on parle de plaques signalétiques de moteurs asynchrones triphasés ? Ouais, je sais, ça sonne super technique... Mais crois-moi, c'est plus fun qu'il n'y paraît ! C'est comme décoder un message secret, mais à la place d'espions, on a des électrons qui tournent.
C'est quoi, cette plaque ?

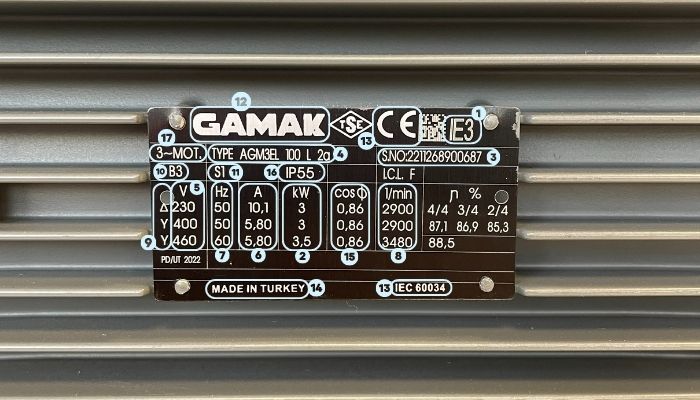

Imagine-toi, un petit moteur électrique, super costaud, qui fait tourner plein de trucs : des pompes, des ventilateurs, même les tapis roulants dans les aéroports. Et bien, chaque moteur a une identité, un peu comme un passeport. Cette identité est gravée sur une plaque, la plaque signalétique !
Cette plaque, c'est une mine d'informations. Elle te dit tout ce que tu dois savoir sur le moteur. Un peu comme une fiche d'identité, mais pour les machines. Sans elle, c'est un peu comme essayer de deviner l'âge d'un arbre juste en regardant une feuille. Possible, mais pas très précis !
Les Infos Clés : Le Who's Who du Moteur
Tension (V) : Le Voltage, s'il vous plaît!
C'est la tension électrique dont le moteur a besoin pour fonctionner comme un chef. Genre, faut lui donner la bonne "nourriture" électrique, sinon il fait la grève ou, pire, il grille ! Tu verras souvent deux chiffres : par exemple, 230/400V. Ça veut dire qu'il peut fonctionner avec 230V en couplage triangle ou 400V en couplage étoile. On en reparle... ça devient croustillant !
Puissance (kW ou HP) : La Force du Héros
La puissance, c'est sa force. C'est comme comparer la puissance d'un scooter à celle d'une Ferrari. Plus le chiffre est élevé, plus le moteur est costaud. Exprimée en kilowatts (kW) ou en chevaux (HP – Horse Power pour les puristes). Petite anecdote : un cheval-vapeur, c'est environ 746 watts ! C'est pas un cheval qui fait de la vapeur, hein... juste une vieille unité de mesure.
Courant (A) : L'Appétit du Moteur
Le courant, c'est un peu comme l'appétit du moteur. Plus il est gourmand (plus le courant est élevé), plus il consomme d'électricité. C'est important de le connaître pour choisir les bons câbles et les bonnes protections électriques. Imagine lui donner à manger avec une paille... Pas terrible !
Fréquence (Hz) : Le Rythme du Moteur
En Europe, c'est généralement 50 Hz. Aux États-Unis, c'est 60 Hz. C'est un peu comme la musique que le moteur "écoute". Si tu lui donnes la mauvaise fréquence, il va se plaindre (en vibrant bizarrement) ou, carrément, refuser de danser.
Vitesse (tr/min ou rpm) : La Toupie Électrique
La vitesse de rotation, c'est le nombre de tours que le moteur fait par minute. Plus c'est rapide, plus ça tourne vite (logique, non ?). C'est important pour savoir si le moteur est adapté à l'application. Par exemple, un moteur de machine à laver ne tourne pas à la même vitesse qu'un moteur de TGV (heureusement !).
Facteur de puissance (cos φ) : L'Art de Ne Pas Gaspiller
Le facteur de puissance, c'est une mesure de l'efficacité du moteur. En gros, ça te dit à quel point le moteur utilise bien l'électricité. Un bon moteur a un facteur de puissance proche de 1. Plus il est bas, plus il gaspille de l'énergie. C'est comme essayer de remplir un verre d'eau avec un trou dedans...
Indice de protection (IP) : Le Bouclier du Moteur
L'indice de protection, c'est comme l'armure du moteur. Il te dit à quel point il est protégé contre la poussière et l'eau. Par exemple, IP55 veut dire qu'il est protégé contre la poussière et les jets d'eau. IP68, c'est étanche comme un sous-marin. Si ton moteur est dehors sous la pluie, tu as intérêt à ce qu'il ait un bon indice de protection !
Classe d'isolation : Le Manteau Anti-Chaleur
La classe d'isolation, c'est un peu comme le manteau anti-chaleur du moteur. Ça te dit à quelle température maximale il peut fonctionner sans risque de s'endommager. Les classes les plus courantes sont B, F et H. Plus la lettre est éloignée de A, plus la température maximale admissible est élevée.
Type de service (S1, S2, etc.) : Le Rythme de Travail
Le type de service indique comment le moteur est conçu pour fonctionner : continu, intermittent, etc. S1, c'est service continu : il peut tourner sans arrêt. S2, c'est service intermittent : il a besoin de pauses. C'est un peu comme un marathonien (S1) ou un sprinter (S2). Il faut choisir le bon moteur pour le bon travail !
Couplage (Triangle ou Étoile) : L'Union Fait la Force
Le couplage, c'est la façon dont les bobinages du moteur sont connectés à l'alimentation électrique. Triangle ou étoile, c'est un peu comme deux manières différentes de brancher un appareil. Le choix dépend de la tension du réseau électrique et de la tension nominale du moteur. On y arrive ! Accroche-toi !
Couplage Étoile (Y) : Moins de tension, plus de sécurité. On utilise souvent le couplage étoile au démarrage pour limiter le courant (démarrage étoile-triangle). Imagine-le comme un démarrage en douceur pour ne pas brusquer le moteur.
Couplage Triangle (Δ) : Plus de tension, plus de puissance. On utilise le couplage triangle en régime normal pour exploiter toute la puissance du moteur. C'est comme passer la vitesse supérieure après avoir démarré en douceur.
Pourquoi C'est Fun ? (Si, si, je t'assure !)
Parce que comprendre ces plaques, c'est comme avoir une super-pouvoir ! Tu peux choisir le bon moteur pour la bonne application, éviter les pannes, et même impressionner tes amis (oui, oui, c'est possible!). Et puis, avoue, il y a un côté Indiana Jones à déchiffrer ces symboles mystérieux. C'est comme découvrir un trésor... un trésor électrique !
Imagine, tu es devant un moteur. Tu lis la plaque. Et là, tu comprends tout ! Tu sais s'il va cramer, s'il va tourner assez vite, s'il est protégé contre la pluie. Tu deviens le gourou des moteurs. Avoue que ça donne envie!
Et puis, il y a toujours des petites surprises. Des marques obscures, des symboles bizarres, des chiffres qui semblent venir d'une autre planète. C'est ça qui rend la chose intéressante. C'est un peu comme collectionner des timbres : chaque plaque est unique, avec son histoire et ses particularités.
Alors, prêt à devenir un expert en plaques signalétiques de moteurs asynchrones triphasés? Lance-toi, explore, découvre ! Et surtout, amuse-toi! Parce que, au fond, la technique, c'est juste un jeu... un jeu avec des électrons.
En plus, ça te servira peut-être un jour. Qui sait, tu pourrais sauver le monde en choisissant le bon moteur pour alimenter un super-robot ! (Bon, d'accord, c'est peu probable. Mais on peut rêver, non ?)
